جزئیات محصول
محل منبع: هنان، چین
نام تجاری: Zhenglan Cable
گواهی: ISO 9001:2015，ISO 14001:2005
شماره مدل: کابل سقفی عایق شده
شرایط پرداخت و ارسال
مقدار حداقل تعداد سفارش: قابل مذاکره
قیمت: قابل مذاکره
جزئیات بسته بندی: درام چوبی، درام چوبی فولادی، کلاف یا درام پلاستیکی سفارشی شده است
زمان تحویل: 15-30 روز
شرایط پرداخت: T/T ، L/C ،
قابلیت ارائه: 100 کیلومتر در ماه
مواد عایق: |
XLPE |
مواد هادی: |
آلومینیوم |
برنامه: |
در بالای سر |
کیفیت: |
تست 100 ٪ |
استاندارد: |
ISO 9001:2015 |
ساختار: |
XLPE/PVC/PE |
مواد عایق: |
XLPE |
مواد هادی: |
آلومینیوم |
برنامه: |
در بالای سر |
کیفیت: |
تست 100 ٪ |
استاندارد: |
ISO 9001:2015 |
ساختار: |
XLPE/PVC/PE |

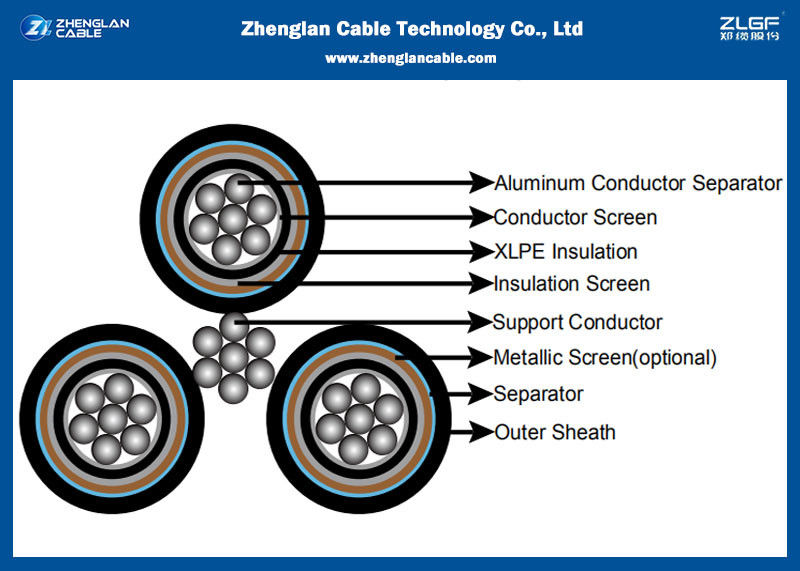

کابل هوایی عایق XLPE/PVC/PE آلومینیومی الکتریکی XLPE/PVC/PE کابل سرویس قطره ای LV MV Al 12.7/22kV ABC
مشخصات عملیاتی
ولتاژ کاری: 10 کیلو ولت، 11 کیلو ولت، 15 کیلو ولت، 24 کیلو ولت، 25 کیلو ولت، 35 کیلو ولت
حداکثر دمای مجاز کاری مداوم هادی با عایق XLPE: 90 درجه سانتیگراد
حداکثر دمای هادی در زمان اتصال کوتاه (حداکثر مدت زمان 5 ثانیه) نباید از: 250 درجه سانتیگراد تجاوز کند
دمای محیط در زمان نصب نباید کمتر از: -20 درجه سانتیگراد باشد
شعاع خمش کابل به شرح زیر توصیه می شود:
کابل تک هسته ای: حداقل 20 برابر قطر کابل
کابل چند هسته ای: حداقل 15 برابر قطر کابل
کاربرد
کابل هوایی عایق XLPE به عنوان یک نوع جدید کابل هوایی برای انتقال و توزیع برق هوایی استفاده می شود، به طور گسترده در بازسازی شبکه سیم برق رسانی شده شهری و مناطق جنگلی استفاده می شود. این امر ایمنی و قابلیت اطمینان شبکه سیم برق رسانی شده را بهبود می بخشد.
استانداردهای تولید
GB/T 14049-2008، IEC 60502-2، ICEA S-66-524 / MEA
کابل هوایی تک هسته ای 11 کیلو ولتی با صفحه هادی 1cx95sqmm AL/XLPE/XLPE
| سطح مقطع | تابیده شدن | وزن تقریبی کیلوگرم بر کیلومتر | قطر کلی تقریبی | اندازه گلند میلی متر | گیره تک | حداکثر مقاومت DC هادی نامی در دمای 20 درجه سانتیگراد | ظرفیت جریان نصب مستقیم |
| میلی متر مربع | میلی متر | اهم بر کیلومتر | آمپر | ||||
| 1 x 50 | 19/1.78 | 1,210 | 28.5 | 32 | 1.2 | 0.387 | 221 |
| 1 x 70 | 19/2.14 | 1,500 | 30.5 | 32 | 1.2 | 0.268 | 270 |
| 1 x 95 | 19/2.52 | 1,700 | 32.4 | 32 | 1.4 | 0.193 | 321 |
| 1 x 120 | 37/2.03 | 2,105 | 34.2 | 40 | 1.4 | 0.153 | 363 |
| 1 x 150 | 37/2.25 | 2,505 | 36.4 | 40 | 1.6 | 0.124 | 410 |
| 1 x 185 | 37/2.52 | 2,900 | 37.7 | 40 | 1.6 | 0.0991 | 455 |
| 1 x 240 | 61/2.25 | 3,532 | 40.6 | 50s | 1.6 | 0.0754 | 520 |
| 1 x 300 | 61/2.52 | 4,230 | 42.7 | 50s | 1.8 | 0.0601 | 580 |
| 1 x 400 | 61/2.85 | 5,145 | 46.4 | 50s | 2 | 0.047 | 650 |
| 1 x 500 | 61/3.20 | 6,450 | 51 | 50 | 2 | 0.0366 | 710 |
| 1 x 630 | 127/2.52 | 7,950 | 59.9 | 63s | R9 | 0.0283 | 761 |
| 1 x 800 | 127/2.85 | 9,720 | 60 | 63 | R10 | 0.0221 | 812 |
