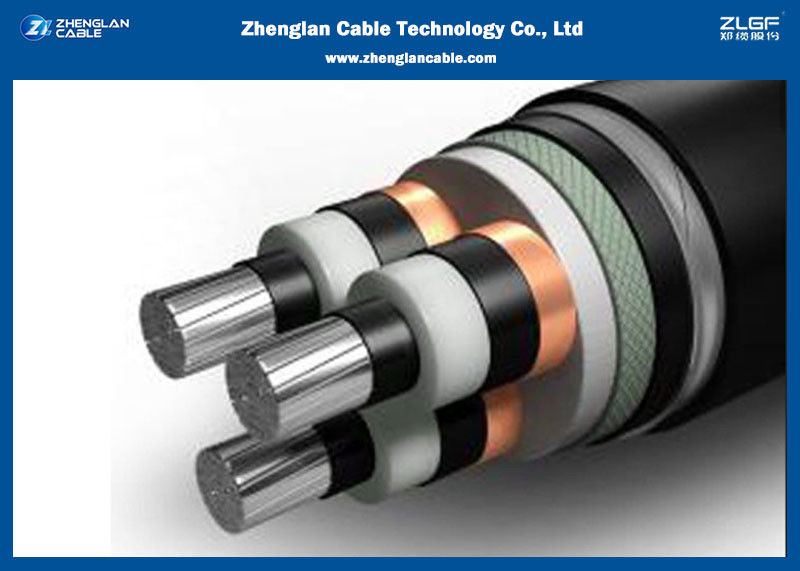

کابل های زیرزمینی نیروگاه برق مس 35 KV XLPE/PVC آلومینیوم عایق متوسط

کابل های زیرزمینی پمپ برق با کیفیت بالا کابل های ولتاژ متوسط آلومینیوم و مس 35 کیلوولت XLPE/PVC

کاربردها:

سه کابل هسته ای برای توزیع قدرت الکتریکی با ولتاژ اسمی Uo / U در محدوده 1.8 / 3KV تا 26 / 35KV و فرکانس 50Hz طراحی شده اند.آنها برای نصب بیشتر در ایستگاه های برق مناسب هستند، در داخل خانه و در لوله های کابل، در خارج از خانه، زیر زمین و در آب و همچنین برای نصب بر روی سینی های کابل برای صنایع، دیسک ها و نیروگاه ها.

استاندارد:

IEC 60502 بخش 2 ((3.6/6KV تا 18/30KV)

کابل ساخت و ساز

کابل های ولتاژ متوسط با استفاده از فرآیند مونوسیل تولید می شوند. ما کارخانه بسیار تخصصی را ارائه می دهیم، state-of-the-art research facilities and meticulous quality control procedures that are required for the manufacturing of PVC insulated cables for use up to 6KV and XLPE/EPR insulated cables for use at voltages up to 35 KVتمام مواد در شرایط نظافت کنترل شده در طول فرآیند تولید نگهداری می شوند تا یکسانی مطلق مواد عایق نهایی را تضمین کنند.

راننده ها

از هادی های آلومینیوم یا مس استفاده می شود. هادی های تا 630 میلی متر مربع باید دایره ای، فشرده و رشته ای باشند و باید طبق کلاس 2 IEC 60228 باشند.630mm2 هادی خواهد شد نوع دایره ای رشته ای که در آن یک لایه از نوار نیمه هادی اعمال خواهد شد.

راننده صفحه نمایش

این یک لایه استخر شده از ترکیبات نیمه رسانا است که در فرآیند اکستروژن سه گانه همزمان بر روی هادی همراه با عایق و صفحه عایق اعمال می شود.اکستروژن سه گانه یک عملیات دقیق است که احتمال آلودگی بین لایه ها را از بین می برد که می تواند باعث ایجاد ناهنجاری در میدان الکتریکی شود.با انتخاب دقیق مواد و توجه ویژه به پارامترهای فرآیند،ما لایه های صفحه ی عایق را با درجه ی مورد نیاز از نیروی جدا کردن تولید می کنیم، همانطور که توسط استاندارد ملی یا بین المللی مورد استفاده تعیین شده است..

عایق بندی

این یک لایه اکسترود شده از XLPE خواهد بود که بر روی صفحه هدایت کننده تحت فرآیند اکستروژن سه گانه همراه با صفحه هدایت کننده و صفحه عایق استفاده می شود.

عایق بندی صفحه نمایش

این یک لایه از ترکیبات نیمه رسانا است که با فرآیند اکستروژن سه گانه بر روی عایق استفاده می شود.

فلزی صفحه نمایش

این شامل یک لایه از نوار مس است که به صورت چرخشی با پوشش بر روی صفحه ی عایق بندی اعمال می شود.

قرار دادن

در مورد کابل های سه هسته، سه هسته با پرکننده های غیر هیگروسکوپی مانند پرکننده های پلی پروپیلن ((PP) در فواصل قرار می گیرند و یک نوار باند با یک همپوشانی اعمال می شود.این نوار های بسته بندی می توانند از PVC یا پلی اتیلن فوم شده باشند.

داخل پوشش (تخت خواب) برای زره دار کابل ها

لایه ی اکسترود شده از PVC یا PE بر روی هسته های قرار داده شده برای کابل های زرهی اعمال می شود. PVC معمولاً از درجه ST2 و PE از درجه ST7 مطابق با IEC 60502 بخش 2 است.

زره بندی

در مورد کابل های زره دار، زره به صورت چرخش بر روی پوشش داخلی اعمال می شود. برای کابل های تک هسته ای، از سیم های آلومینیومی و برای کابل های چند هسته ای است.زره می تواند یکی از گزینه های زیر باشد::

a) سیم فولادی گالوانیزه

ب) نوار فولادی گالوانیزه

تموم شد پوشش

یک لایه اکسترود شده در مورد کابل های زرهی و در مورد کابل های غیر زرهی بر روی هسته های قرار داده شده اعمال می شود.

کابل های ولتاژ متوسط به طور معمول با PVC قرمز بر روی پوشش های مطابق با BS 6622 یا IEC 60502 عرضه می شوند.رنگ های دیگر ممکن است برای متناسب با طیف وسیعی از ملاحظات نصب مانند اثر اشعه UV و ترکیبات مختلف خاک ارائه شود.فرمول های ضد موریانه نیز می توانند علاوه بر پوشش های پوشش گرافیتی که در آن آزمایش در محل مورد نیاز است، عرضه شوند.

آتش عملکرد در کابل پوشه

کابل ها همچنین می توانند با PVC خاص ضد شعله بر روی پوشش برای مطابقت با استاندارد IEC 60332 تامین شوند.ما همچنین می توانیم کابل ها را با پوشش های بدون هالوجن کم دود (LSZH) مطابق با استانداردهای BS 7211 و BS 6724 یا سایر استانداردهای بین المللی معادل عرضه کنیم.

بسته کابل

آزمایش کابل

پارامترهای کابل:
کابل برق سه هسته 18/30KV ولتاژ متوسط (محصور)

چرا کابل ژنگلان را انتخاب کنید:

• خدمات OEM/ODM ارائه شده؛
• محصولات با استانداردهای GB، IEC، BS، ASTM، DIN، VDE و JIS مطابقت دارند.
• گواهینامه ی ISO 9001:2015، ISO 14001:2015 و OHSAS 18001:2007;
• سرمایه ثبت شده 30 میلیون دلار و کارخانه مساحت 60 هزار متر را پوشش می دهد؛
• تجهیزات و روش های پیشرفته آزمایش، 100٪ بازرسی قبل از کارخانه؛
• ذخيره هاي کافي و بالاترين زمان موثر حمل و نقل تضمین شده
• خدمات پیش فروش و پس فروش حرفه ای ارائه شده است.
