جزئیات محصول
محل منبع: هنان، چین
نام تجاری: Zhenglan Cable
گواهی: 3C，ISO 9001:2015，ISO 14001:2005
شماره مدل: کابل هادی آلومینیومی سربار فولادی تقویت شده ACSR کابل ISO 9001
شرایط پرداخت و ارسال
مقدار حداقل تعداد سفارش: 1000 متر
قیمت: 0.2-70USD/m
جزئیات بسته بندی: درام کاملاً چوبی، درام چوبی فولادی، درام کاملاً فولادی یا سفارشی
زمان تحویل: 15-30 روز
شرایط پرداخت: L/C، T/T،
قابلیت ارائه: 100 کیلومتر در ماه
نام: |
ACSR |
کیفیت: |
تست 100% |
استاندارد:: |
ساخت و ساز مطابق با DIN 48201، BS 215، IEC 60189، ASTM-B231، CSA C49 |
ماده تقویت کننده: |
هسته فولادی گالوانیزه |
نام تجاری: |
کابل ژنگلان |
گواهی: |
ISO 14001:2005 |
نام: |
ACSR |
کیفیت: |
تست 100% |
استاندارد:: |
ساخت و ساز مطابق با DIN 48201، BS 215، IEC 60189، ASTM-B231، CSA C49 |
ماده تقویت کننده: |
هسته فولادی گالوانیزه |
نام تجاری: |
کابل ژنگلان |
گواهی: |
ISO 14001:2005 |
کابل هویج هویج: کابل های هویج آلومینیومی تقویت شده با فولاد (ACSR)
درخواست
هادی های ACSR به طور گسترده ای برای انتقال قدرت الکتریکی در مسافت های طولانی استفاده می شوند، زیرا برای خطوط هوایی طولانی ایده آل هستند.آنها همچنین به عنوان یک پیام رسان برای حمایت از کابل های الکتریکی بالا استفاده می شود.
استاندارد
طراحی پایه با استانداردهای BS 215-2 / BS EN 50182 / IEC 61089 / ASTM B 232/B 232M / DIN 48204 / JIS C 3110.
کابل های هویج آلومینیوم هدایت کننده فولاد تقویت شده کابل های ACSR ISO 9001ساخت و ساز
هادی های ACSR از چندین سیم آلومینیوم و فولاد گالوانیزه تشکیل شده اند که در لایه های متمرکز قرار گرفته اند. سیم یا سیم هایی که هسته را تشکیل می دهند،از فولاد گالوانیزه ساخته شده اند و لایه یا لایه های بیرونی، از آلومینیوم هستند. هسته فولاد گالوانیزه معمولاً از 1، 7 یا 19 سیم تشکیل شده است. قطر سیم های فولاد و آلومینیوم می تواند یکسان یا متفاوت باشد.
با تغییر نسبت های نسبی آلومینیوم و فولاد، می توان به ویژگی های مورد نیاز برای هر کاربرد خاص رسید.و ظرفیت حمل جریان بالاتر با افزایش محتوای آلومینیوم.
خواص الکتریکی
| تراکم: 20 درجه سانتیگراد | آلومینیوم: 2.703 kg/dm |
| فولاد گالوانیزه: 7.80 kg/dm | |
| ضریب دمایی @20°C | آلومینیوم: 0.00403 (°C) |
| مقاومت @20°C | آلومینیوم: نباید بیش از 0 باشد.028264 |
|
گسترش خطی
|
آلومینیوم: 23 × 10 (در درجه سانتیگراد) |
| فولاد گالوانیزه: 11.5 × 10 (1/C) |
شرایط خدمات
| دمای محیط | -5°C - 50°C |
| فشار باد | ۸۰ ۰۱۳۰ کیلوگرم/متر |
| سرعت لرزه ای | 0.12 - 0.05 گرم |
| سطح ایزوکراونیک | 10 18 |
| رطوبت نسبی | 5 ٪ |
کابل های فوقانی آلومینیوم هدایت کننده فولاد تقویت شده کابل های ACSR پارامترهای ساخت و ساز ISO 9001
• IEC 60189
| کد | مساحت اسمی | سنگ شکن | قطر کل | وزن | شکستن بار | مقاومت الکتریکی @20° | رتبه بندی فعلی* | |||
| AL | فولاد | کل | AL | فولاد | ||||||
| mm2 | mm2 | mm2 | نه، نهxmm | نه، نهxmm | mm | در کیلوگرم | KN | Ω/Km | A | |
| 16 | 16 | 2.67 | 18.7 | 6/184 | يک و يک84 | 5.52 | 64.6 | 6.08 | 1.7934 | 85 |
| 25 | 25 | 4.17 | 29.2 | 6/230 | نصف30 | 6.9 | 100.9 | 9.13 | 1.1478 | 112 |
| 40 | 40 | 6.67 | 46.7 | 6/291 | نصف91 | 8.73 | 161.5 | 14.4 | 0.7174 | 150 |
| 63 | 63 | 10.5 | 73.5 | 6/3.66 | یک سوم66 | 10.98 | 254.4 | 21.63 | 0.4555 | 198 |
| 100 | 100 | 16.7 | 117 | 6/461 | یک چهارم61 | 13.83 | 403.8 | 34.33 | 0.2869 | 263 |
| 125 | 125 | 6.94 | 132 | 18/297 | نصف97 | 14.85 | 397.9 | 29.17 | 0.2304 | 299 |
| 125 | 125 | 20.4 | 145 | 26/247 | 7/192 | 15.64 | 503.9 | 45.69 | 0.231 | 302 |
| 160 | 160 | 8.89 | 169 | 18/336 | یک سوم36 | 16.8 | 509.3 | 36.18 | 0.18 | 347 |
| 160 | 160 | 26.1 | 186 | 26/280 | 7/218 | 17.74 | 644.9 | 57.69 | 0.1805 | 351 |
| 200 | 200 | 11.1 | 211 | 18/376 | یک سوم76 | 18.8 | 636.7 | 44.22 | 0.144 | 398 |
| 200 | 200 | 32.6 | 233 | ۲۶/۳13 | 7/243 | 19.81 | 806.2 | 70.13 | 0.1444 | 402 |
| 250 | 250 | 24.6 | 275 | ۲۲/۳80 | 7/211 | 21.53 | 880.6 | 68.72 | 0.1154 | 458 |
| 250 | 250 | 40.7 | 291 | ۲۶/۳50 | 7/272 | 22.16 | 1007.7 | 87.67 | 0.1155 | 461 |
| 315 | 315 | 21.8 | 337 | ۴۵/۲99 | 7/199 | 23.91 | 1039.6 | 79.03 | 0.0917 | 526 |
| 315 | 315 | 51.3 | 366 | ۲۶/۳93 | 7/305 | 24.87 | 1269.7 | 106.83 | 0.0917 | 530 |
| 400 | 400 | 27.7 | 428 | 45/3.36 | 7/224 | 26.88 | 1320.1 | 98.36 | 0.0722 | 607 |
| 400 | 400 | 51.9 | 452 | 54/3.07 | 7/307 | 27.63 | 1510.3 | 123.04 | 0.0723 | 610 |
| 450 | 450 | 31.1 | 481 | 45/3.57 | 7/238 | 28.56 | 1485.2 | 107.47 | 0.0642 | 651 |
| 450 | 450 | 58.3 | 508 | 54/3.26 | 7/326 | 29.34 | 1699.1 | 138.42 | 0.0643 | 655 |
| 500 | 500 | 34.6 | 535 | 45/3.76 | 7/251 | 30.09 | 1650.2 | 119.41 | 0.0578 | 693 |
| 500 | 500 | 64.8 | 565 | 54/3.43 | 7/343 | 30.87 | 1887.9 | 153.8 | 0.0578 | 697 |
| 560 | 560 | 38.7 | 599 | 45/3.98 | 7/265 | 31.83 | 1848.2 | 133.74 | 0.0516 | 741 |
| ۵۶۰* | 560 | 70.9 | 631 | 54/3.63 | 19/2.18 | 32.68 | 2103.4 | 172.59 | 0.0516 | 745 |
| 630 | 630 | 43.6 | 674 | 45/422 | 7/281 | 33.75 | 2079.2 | 150.45 | 0.0459 | 794 |
| 630* | 630 | 79.8 | 710 | 54/3.85 | 19/2.31 | 34.65 | 2366.3 | 191.77 | 0.0459 | 798 |
| 710 | 710 | 49.1 | 759 | 45/448 | 7/299 | 35.85 | 2343.2 | 169.56 | 0.0407 | 851 |
| 710* | 710 | 89.9 | 800 | 54/409 | 19/2.45 | 36.79 | 2666.8 | 216.12 | 0.0407 | 856 |
| 800* | 800 | 34.6 | 835 | هفتاد و دو سوم76 | 7/251 | 37.61 | 2480.2 | 167.41 | 0.0361 | 910 |
| 800* | 800 | 66.7 | 867 | 84/3.48 | 7/348 | 38.28 | 2732.7 | 205.33 | 0.0362 | 912 |
| 800* | 800 | 101 | 901 | 54/434 | 19/2.61 | 39.09 | 3004.9 | 243.52 | 0.0362 | 916 |
| 900* | 900 | 38.9 | 939 | هفتاد و دو سوم99 | 7/266 | 39.9 | 2790.2 | 188.33 | 0.0321 | 972 |
| 900* | 900 | 75 | 975 | 84/3.69 | 7/369 | 40.59 | 3074.2 | 226.5 | 0.0322 | 974 |
| 1000* | 1000 | 43.2 | 1043 | 72/421 | 7/280 | 42.08 | 3100.3 | 209.26 | 0.0289 | 1031 |
| 1120* | 1120 | 47.3 | 1167 | 72/445 | 19/178 | 44.5 | 3464.9 | 234.53 | 0.0258 | 1096 |
| 1120* | 1120 | 91.2 | 1211 | 84/412 | 19/2.47 | 45.31 | 3811.5 | 283.17 | 0.0258 | 1100 |
| 1250* | 1250 | 102 | 1352 | 84/435 | 19/2.61 | 47.85 | 4253.9 | 316.04 | 0.0232 | 1165 |
| 1250* | 1250 | 52.8 | 1303 | 72/470 | 19/188 | 47 | 3867.1 | 261.75 | 0.0231 | 1163 |
| 1120* | 1120 | 91.2 | 1211 | 84/412 | 19/2.47 | 45.31 | 3811.5 | 283.17 | 0.0258 | 1100 |
* آیتم های نشان داده شده با "" در محدوده محصول فعلی ما نیستند و جزئیات فقط برای اطلاعات است.
(*) توجه: مقادیر جریان مشخص شده در جدول بالا بر اساس سرعت باد 0.6 متر در ثانیه، تابش گرما خورشیدی 1200 وات در متر 2 است.دمای محیط 50°C و دمای هادی 80°C.
کابل های هویج آلومینیوم هدایت کننده فولاد تقویت شده کابل های ACSR ISO 9001داده های فنی
| تعداد سیم ها | ماژول های انعطاف پذیری | ضریب گسترش خطی | |||
| AL | فولاد | کیلوگرم/میلی متر | پوند/در 2 | 1/Co | 1/4 |
| 6 | 1 | 81 | 11.5 × 106 | 19.1 x10-6 | 10.6 × 10-6 |
| 6 | 7 | 77 | 11.0 x106 | 19.8 × 10-6 | 11.0 x10-6 |
| 12 | 7 | 107 | 15.2 x106 | 15.3 × 10-6 | 8.5 × 10-6 |
| 18 | 1 | 67 | 9.5 × 106 | 21.2 x10-6 | 11.8 × 10-6 |
| 24 | 7 | 74 | 10.5 × 106 | 19.6 × 10-6 | 10.9 × 10-6 |
| 26 | 7 | 77 | 10.9 × 106 | 18.9 × 10-6 | 10.5 × 10-6 |
| 28 | 7 | 79 | 11.2 x106 | 18.4 x10-6 | 10.2 x10-6 |
| 30 | 7 | 82 | 11.6 × 106 | 17.8 × 10-6 | 9.9 × 10-6 |
| 30 | 19 | 80 | 11.4 x106 | 18.0 x10-6 | 10.0 x10-6 |
| 32 | 19 | 82 | 11.7 × 106 | 17.5 × 10-6 | 9.7 × 10-6 |
| 54 | 7 | 70 | 9.9 × 106 | 19.3 × 10-6 | 10.7 × 10-6 |
| 54 | 19 | 68 | 9.7 × 106 | 19.4 x10-6 | 10.8 × 10-6 |

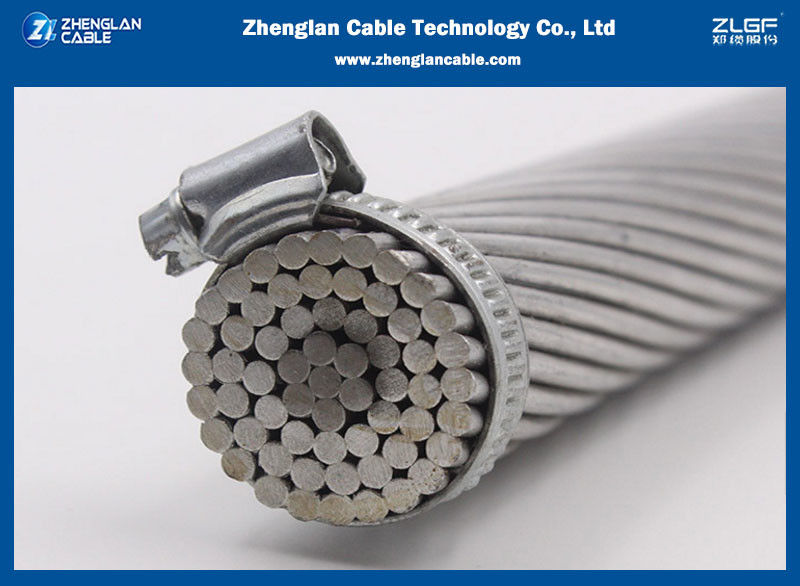

کابل های فوقانی آلومینیوم هدایت کننده فولاد تقویت شده کابل های ACSR تصاویر ISO 9001
