جزئیات محصول
محل منبع: هنان، چین
نام تجاری: Zhenglan Cable
گواهی: ISO 9001:2016，ISO 14001:2016
Model Number: LT XLPE Insulated 100% Covered Overhead Electric Cables 1.1KV ABC Cable
شرایط پرداخت و ارسال
مقدار حداقل تعداد سفارش: 1000 متر
قیمت: 0.2-99USD/m
Packaging Details: Wooden case, wooden-steel case
زمان تحویل: 15-30 روز
شرایط پرداخت: L/C، T/T،
قابلیت ارائه: 100 کیلومتر در ماه
برنامه: |
سربار یا نیروگاه |
ولتاژ نامی: |
0.6/1kV |
هادی: |
آلومینیوم |
مواد عایق: |
XLPE |
Structure: |
AAC/XLPE |
Standards: |
IEC60502, IS:14255-1995 |
Type: |
phase conductor, insulated/bare messenger conductor, street light condctor |
Identificaton of phase conductor: |
ink printed number |
برنامه: |
سربار یا نیروگاه |
ولتاژ نامی: |
0.6/1kV |
هادی: |
آلومینیوم |
مواد عایق: |
XLPE |
Structure: |
AAC/XLPE |
Standards: |
IEC60502, IS:14255-1995 |
Type: |
phase conductor, insulated/bare messenger conductor, street light condctor |
Identificaton of phase conductor: |
ink printed number |
کابل هوایی دسته بندی شده با عایق XLPE با پوشش 100% 1.1 کیلو ولت ABC
محل مبدا: هنان، چین (سرزمین اصلی)
نام تجاری: ZHENGLAN
جنس عایق: XLPE
نوع: ولتاژ پایین طبق درخواست شما
کاربرد: خطوط هوایی یا نیروگاه
جنس هادی:
استانداردها:IEC60502, NF C33-209, GB 12527-90 ASTM
جزئیات بسته بندی: جعبه چوبی، جعبه چوبی-فولادی
کاربرد کابل ABC با عایق XLPE ولتاژ پایین:
کابل هوایی دسته بندی شده (کابل ABC) یک مفهوم بسیار نوآورانه برای توزیع برق هوایی در مقایسه با سیستم توزیع هوایی هادی لخت معمولی است. این کابل با کاهش هزینه نصب، نگهداری و عملیاتی، سطح بالاتری از ایمنی و قابلیت اطمینان، تلفات توان کمتر و صرفه جویی نهایی در سیستم را فراهم می کند. این کابل ها برای خطوط برق هوایی و سیم های ورودی اتاق با ولتاژ نامی AC 1 کیلو ولت و کمتر طراحی شده اند.
استاندارد کابل با عایق XLPE ولتاژ پایین:
GB/T12527,1179 ,IEC60502 ,NFC 33-209 ,BS 7870 ,ANSI/ICEA S-76-474 AS/NZS 3560.1 و غیره
| مدل | توضیحات |
| JKV-0.6/1 | کابل هوایی عایق دار با هسته مسی و عایق PVC با ولتاژ نامی 0.6/1 کیلو ولت |
| JKLV-0.6/1 | کابل هوایی عایق دار با هسته آلومینیومی و عایق PVC با ولتاژ نامی 0.6/1 کیلو ولت |
| JKLHV-0.6/1 | کابل هوایی عایق دار با هسته آلیاژ آلومینیوم و عایق PVC با ولتاژ نامی 0.6/1 کیلو ولت |
| JKY-0.6/1 | کابل هوایی عایق دار با هسته مسی و عایق PE با ولتاژ نامی 0.6/1 کیلو ولت |
| JKLY-0.6/1 | کابل هوایی عایق دار با هسته آلومینیومی و عایق PE با ولتاژ نامی 0.6/1 کیلو ولت |
| JKLHY-0.6/1 | کابل هوایی عایق دار با هسته آلیاژ آلومینیوم و عایق PE با ولتاژ نامی 0.6/1 کیلو ولت |
| JKYJ-0.6/1 | کابل هوایی عایق دار با هسته مسی و عایق XLPE با ولتاژ نامی 0.6/1 کیلو ولت |
| JKLYJ-0.6/1 | کابل هوایی عایق دار با هسته آلومینیومی و عایق XLPE با ولتاژ نامی 0.6/1 کیلو ولت |
| JKLHYJ-0.6/1 | کابل هوایی عایق دار با هسته آلیاژ آلومینیوم و عایق XLPE با ولتاژ نامی 0.6/1 کیلو ولت |
مدل ها و مشخصات کابل ABC با عایق XLPE ولتاژ پایین
| هادی فاز آلومینیومی رشته ای و فشرده 1.1 کیلو ولت، و هادی پیام رسان رشته ای با آلیاژ تمام آلومینیوم، هادی فاز با ترکیب XLPE (Sioplas) عایق بندی شده است، پیام رسان عایق بندی شده یا لخت است مشخصات ارجاع شده IS:14255-1995 | |||||||||||
| شماره. |
توضیحات و نوع کابل |
تعداد سیم ها |
ضخامت عایق XLPE | قطر تقریبی کلی | وزن تقریبی کابل |
بار گسیختگی پیام -رسان |
حداکثر مقاومت DC (اهم/کیلومتر) |
ظرفیت جریان AC (آمپر) | |||
| فاز |
پیام -رسان |
فاز |
پیام -رسان |
||||||||
| میلی متر | میلی متر | میلی متر | کیلوگرم/کیلومتر | کیلو نیوتن (حداقل) | فاز |
پیام -رسان |
در هوا در دمای 40 درجه سانتیگراد | ||||
| با هادی پیام رسان عایق بندی شده بدون هادی روشنایی | |||||||||||
| 1 |
1 هسته x 16 میلی متر مربع + 25 میلی متر مربع (عایق بندی شده) |
7 | 7 | 1.2 | 1.2 | 20 | 165 | 7 | 1.91 | 1.38 | 72 |
| 2 |
3 هسته x 16 میلی متر مربع + 25 میلی متر مربع (عایق بندی شده) |
7 | 7 | 1.2 | 1.2 | 22 | 301 | 7 | 1.91 | 1.38 | 64 |
| 3 | 1 هسته x 25 میلی متر مربع + 25 میلی متر مربع (عایق بندی شده) | 7 | 7 | 1.2 | 1.2 | 22.4 | 195 | 7 | 1.2 | 1.38 | 99 |
| 4 |
3 هسته x 25 میلی متر مربع + 25 میلی متر مربع (عایق بندی شده) |
7 | 7 | 1.2 | 1.2 | 25 | 390 | 7 | 1.2 | 1.38 | 84 |
| 5 | 1 هسته x 35 میلی متر مربع + 25 میلی متر مربع (عایق بندی شده) | 7 | 7 | 1.2 | 1.2 | 27.3 | 227 | 7 | 0.868 | 1.38 | 120 |
| 6 |
3 هسته x 35 میلی متر مربع + 25 میلی متر مربع (عایق بندی شده) |
7 | 7 | 1.2 | 1.2 | 27.4 | 486 | 7 | 0.868 | 1.38 | 105 |
| 7 | 1 هسته x 35 میلی متر مربع + 35 میلی متر مربع (عایق بندی شده) | 7 | 7 | 1.2 | 1.2 | 28 | 259 | 10.1 | 0.868 | 0.986 | 120 |
| 8 |
3 هسته x 35 میلی متر مربع + 35 میلی متر مربع (عایق بندی شده) |
7 | 7 | 1.2 | 1.2 | 28.4 | 518 | 10.1 | 0.868 | 0.986 | 105 |
| 9 |
1 هسته x 50 میلی متر مربع + 35 میلی متر مربع (عایق بندی شده) |
7 | 7 | 1.5 | 1.2 | 29 | 317 | 10.1 | 0.641 | 0.986 | 150 |
| 10 |
3 هسته x 50 میلی متر مربع + 35 میلی متر مربع (عایق بندی شده) |
7 | 7 | 1.5 | 1.2 | 32.3 | 692 | 10.1 | 0.641 | 0.986 | 130 |
| 11 |
3 هسته x 70 میلی متر مربع + 50 میلی متر مربع (عایق بندی شده) |
7 | 7 | 1.5 | 1.5 | 37.5 | 939 | 14 | 0.443 | 0.689 | 155 |
| 12 |
3 هسته x 70 میلی متر مربع + 70 میلی متر مربع (عایق بندی شده) |
7 | 7 | 1.5 | 1.5 | 39 | 1002 | 19.7 | 0.443 | 0.492 | 155 |
| 13 |
3 هسته x 95 میلی متر مربع + 70 میلی متر مربع (عایق بندی شده) |
19 | 7 | 1.5 | 1.5 | 42.7 | 1237 | 19.7 | 0.32 | 0.492 | 190 |
| 14 |
3 هسته x 120 میلی متر مربع + 70 میلی متر مربع (عایق بندی شده) |
19 | 7 | 1.6 | 1.5 | 46 | 1482 | 19.7 | 0.253 | 0.492 | 220 |
| 15 |
3 هسته x 150 میلی متر مربع + 70 میلی متر مربع (عایق بندی شده) |
19 | 7 | 1.8 | 1.5 | 50 | 1791 | 19.7 | 0.206 | 0.492 | 250 |
| با هادی پیام رسان لخت بدون هادی روشنایی | |||||||||||
| 1 |
1 هسته x 16 میلی متر مربع + 25 میلی متر مربع (لخت) |
7 | 7 | 1.2 | N.A* | 18.5 | 137 | 7 | 1.91 | 1.38 | 72 |
| 2 |
3 هسته x 16 میلی متر مربع + 25 میلی متر مربع (لخت) |
7 | 7 | 1.2 | -همان- | 19.3 | 272 | 7 | 1.91 | 1.38 | 64 |
| 3 |
1 هسته x 25 میلی متر مربع + 25 میلی متر مربع (لخت) |
7 | 7 | 1.2 | -همان- | 19.5 | 167 | 7 | 1.2 | 1.38 | 99 |
| 4 | 3 هسته x 25 میلی متر مربع + 25 میلی متر مربع (لخت) | 7 | 7 | 1.2 | -همان- | 20.5 | 362 | 7 | 1.2 | 1.38 | 84 |
| 5 |
1 هسته x 35 میلی متر مربع + 25 میلی متر مربع (لخت) |
7 | 7 | 1.2 | -همان- | 22 | 199 | 7 | 0.868 | 1.38 | 120 |
| 6 |
3 هسته x 35 میلی متر مربع + 25 میلی متر مربع (لخت) |
7 | 7 | 1.2 | -همان- | 23.5 | 458 | 7 | 0.868 | 1.38 | 105 |
| 7 |
1 هسته x 35 میلی متر مربع + 35 میلی متر مربع (لخت) |
7 | 7 | 1.2 | -همان- | 24.6 | 226 | 10.1 | 0.868 | 0.986 | 120 |
| 8 |
3 هسته x 35 میلی متر مربع + 35 میلی متر مربع (لخت) |
7 | 7 | 1.2 | -همان- | 25 | 485 | 10.1 | 0.868 | 0.986 | 105 |
| 9 |
1 هسته x 50 میلی متر مربع + 35 میلی متر مربع (لخت) |
7 | 7 | 1.5 | -همان- | 26.6 | 284 | 10.1 | 0.641 | 0.986 | 150 |
| 10 | 3 هسته x 50 میلی متر مربع + 35 میلی متر مربع (لخت) | 7 | 7 | 1.5 | -همان- | 26.8 | 659 | 10.1 | 0.641 | 0.986 | 130 |
| 11 |
3 هسته x 70 میلی متر مربع + 50 میلی متر مربع (لخت) |
7 | 7 | 1.5 | -همان- | 31.2 | 890 | 14 | 0.443 | 0.689 | 155 |
| 12 | 3 هسته x 70 میلی متر مربع + 70 میلی متر مربع (لخت) | 7 | 7 | 1.5 | -همان- | 34.4 | 946 | 19.7 | 0.443 | 0.492 | 155 |
| 13 |
3 هسته x 95 میلی متر مربع + 70 میلی متر مربع (لخت) |
19 | 7 | 1.5 | -همان- | 36 | 1179 | 19.7 | 0.32 | 0.492 | 190 |
| 14 |
3 هسته x 120 میلی متر مربع + 70 میلی متر مربع (لخت) |
19 | 7 | 1.6 | -همان- | 38 | 1425 | 19.7 | 0.253 | 0.492 | 220 |
| 15 |
3 هسته x 150 میلی متر مربع + 70 میلی متر مربع (لخت) |
19 | 7 | 1.8 | -همان-— | 40 | 1735 | 19.7__ | 0.206 | 0.492 | 250 ― |
| شماره. |
توضیحات و نوع کابل |
تعداد سیم ها |
ضخامت عایق XLPE | قطر تقریبی کلی | وزن تقریبی کابل | بار | حداکثر مقاومت DC | ظرفیت جریان AC در دمای 40 درجه سانتیگراد | |||
| فاز |
پیام -رسان |
فاز |
پیام -رسان |
گسیختگی پیام | اهم/کیلومتر | ||||||
| میلی متر | میلی متر | میلی متر | کیلوگرم/کیلومتر | کیلو نیوتن (حداقل) | فاز |
پیام -رسان |
در هوا در دمای 40 درجه سانتیگراد | ||||
| با هادی پیام رسان عایق بندی شده و هادی روشنایی | |||||||||||
| 1 | 3 هسته x 16 میلی متر مربع + 25 میلی متر مربع (عایق بندی شده)+16 میلی متر مربع | 7 | 7 | 1.2 | 1.2 | 23.5 | 369 | 7 | 1.91 | 1.38 | 62 |
| 2 | 3 هسته x 25 میلی متر مربع + 25 میلی متر مربع (عایق بندی شده)+16 میلی متر مربع | 7 | 7 | 1.2 | 1.2 | 25 | 457 | 7 | 1.2 | 1.38 | 82 |
| 3 |
3 هسته x 35 میلی متر مربع + 25 میلی متر مربع (عایق بندی شده)+ 16 میلی متر مربع |
7 | 7 | 1.2 | 1.2 | 27.5 | 554 | 7 | 0.868 | 1.38 | 103 |
| 4 |
3 هسته x 35 میلی متر مربع + 35 میلی متر مربع (عایق بندی شده)+ 16 میلی متر مربع |
7 | 7 | 1.2 | 1.2 | 28.4 | 586 | 10.1 | 0.868 | 0.986 | 103 |
| 5 |
3 هسته x 50 میلی متر مربع + 35 میلی متر مربع (عایق بندی شده)+ 16 میلی متر مربع |
7 | 7 | 1.5 | 1.2 | 32.5 | 760 | 10.1 | 0.641 | 0.986 | 127 |
| 6 |
3 هسته x 70 میلی متر مربع + 50 میلی متر مربع (عایق بندی شده)+ 16 میلی متر مربع |
7 | 7 | 1.5 | 1.5 | 37.5 | 1007 | 14 | 0.443 | 0.689 | 154 |
| 7 |
3 هسته x 70 میلی متر مربع + 70 میلی متر مربع (عایق بندی شده)+ 16 میلی متر مربع |
7 | 7 | 1.5 | 1.5 | 39.5 | 1070 | 19.7 | 0.443 | 0.492 | 154 |
| 8 | 3 هسته x 95 میلی متر مربع + 70 میلی متر مربع (عایق بندی شده)+16 میلی متر مربع | 19 | 7 | 1.5 | 1.5 | 42.5 | 1304 | 19.7 | 0.32 | 0.492 | 188 |
| 9 | 3 هسته x 120 میلی متر مربع + 70 میلی متر مربع (عایق بندی شده)+16 میلی متر مربع | 19 | 7 | 1.6 | 1.5 | 46.8 | 1550 | 19.7 | 0.253 | 0.492 | 218 |
| 10 | 3 هسته x 150 میلی متر مربع + 70 میلی متر مربع (عایق بندی شده)+16 میلی متر مربع | 19 | 7 | 1.8 | 1.5 | 50.8 | 1860 | 19.7 | 0.206 | 0.492 | 248 |
| با هادی پیام رسان لخت و هادی روشنایی | |||||||||||
| 1 |
3 هسته x 16 میلی متر مربع + 25 میلی متر مربع (لخت)+ 16 میلی متر مربع |
7 | 7 | 1.2 | N.A* | 19.5 | 340 | 7 | 1.91 | 1.38 | 62 |
| 2 |
3 هسته x 25 میلی متر مربع + 25 میلی متر مربع (لخت)+ 16 میلی متر مربع |
7 | 7 | 1.2 | -همان- | 20.5 | 429 | 7 | 1.2 | 1.38 | 82 |
| 3 |
3 هسته x 35 میلی متر مربع + 25 میلی متر مربع (لخت)+ 16 میلی متر مربع |
7 | 7 | 1.2 | -همان- | 23.5 | 526 | 7 | 0.868 | 1.38 | 103 |
| 4 |
3 هسته x 35 میلی متر مربع + 35 میلی متر مربع (لخت)+ 16 میلی متر مربع |
7 | 7 | 1.2 | -همان- | 25 | 553 | 10.1 | 0.868 | 0.986 | 103 |
| 5 |
3 هسته x 50 میلی متر مربع + 35 میلی متر مربع (لخت)+ 16 میلی متر مربع |
7 | 7 | 1.5 | -همان- | 26.8 | 727 | 10.1 | 0.641 | 0.986 | 127 |
| 6 |
3 هسته x 70 میلی متر مربع + 50 میلی متر مربع (لخت)+ 16 میلی متر مربع |
7 | 7 | 1.5 | -همان- | 31.5 | 958 | 14 | 0.443 | 0.689 | 154 |
| 7 |
3 هسته x 70 میلی متر مربع + 70 میلی متر مربع (لخت)+ 16 میلی متر مربع |
7 | 7 | 1.5 | -همان- | 34.5 | 1013 | 19.7 | 0.443 | 0.492 | 154 |
| 8 |
3 هسته x 95 میلی متر مربع + 70 میلی متر مربع (لخت)+ 16 میلی متر مربع |
19 | 7 | 1.5 | -همان- | 37 | 1248 | 19.7 | 0.32 | 0.492 | 188 |
| 9 |
3 هسته x 120 میلی متر مربع + 70 میلی متر مربع (لخت)+ 16 میلی متر مربع |
19 | 7 | 1.6 | -همان- | 39 | 1493 | 19.7 | 0.253 | 0.492 | 218 |
| 10 |
3 هسته x 150 میلی متر مربع + 70 میلی متر مربع (لخت)+ 16 میلی متر مربع |
19 | 7 | 1.8 | -همان- | 40 | 1803 | 19.7 | 0.206 | 0.492 | 248 |

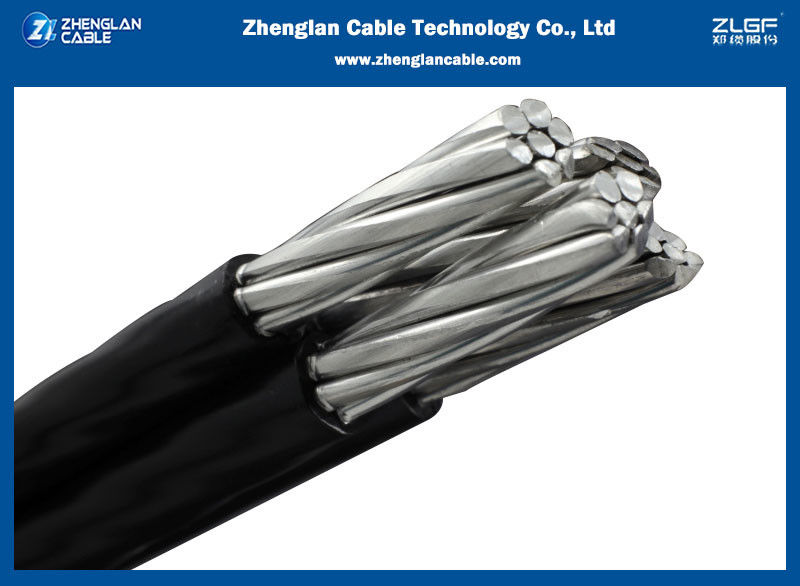

تصاویر مرجع کابل هوایی دسته بندی شده با عایق XLPE با پوشش 100% 1.1 کیلو ولت ABC
دلیل انتخاب شما:
محصولات شرکت به طور گسترده در صنایع و زمینه های کلیدی توسعه اقتصادی ملی مانند برق، ساخت و ساز عمرانی، متالورژی، راه آهن، حمل و نقل، مخابرات، نفت، مهندسی شیمی، ساخت و ساز و صنایع دفاع ملی و نظامی مورد استفاده قرار می گیرند. این محصولات به بسیاری از کشورها و مناطق در خاورمیانه، آسیای جنوب شرقی و آفریقا صادر شده اند و نفوذ گسترده و شهرت خوبی در بازارهای داخلی و خارجی دارند.
