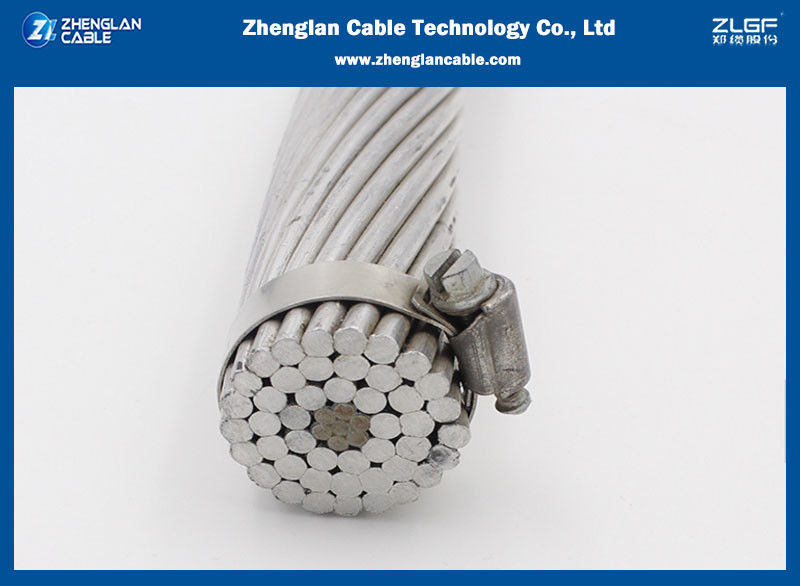

Model Number: ACSR Bare Conductor(Area AL:315mm2 Steel:21.8mm2 Total:337mm2)
شرایط پرداخت و ارسال
مقدار حداقل تعداد سفارش: 300 متر
جزئیات بسته بندی: درام چوبی، درام چوبی و فولادی به درخواست مشتری
زمان تحویل: 15 روز
شرایط پرداخت: L/C، T/T،
Material: |
AL & STEEL |
هسته: |
به عنوان سفارشی |
طول قرقره کابل: |
به عنوان سفارشی |
شخصیت پردازی کرد: |
هادی برهنه |
Total Area: |
18.7~1211 |
Material: |
AL & STEEL |
هسته: |
به عنوان سفارشی |
طول قرقره کابل: |
به عنوان سفارشی |
شخصیت پردازی کرد: |
هادی برهنه |
Total Area: |
18.7~1211 |
کابل هادی آلومینیومی ACSR بدون روکش
کاربرد
هادیهای ACSR به طور گسترده برای انتقال برق در فواصل طولانی استفاده میشوند، زیرا برای دهانههای خطوط هوایی طولانی ایدهآل هستند. همچنین به عنوان پیامرسان برای پشتیبانی از کابلهای برق هوایی استفاده میشوند.
استاندارد
طراحی پایه مطابق با استانداردهای BS 215-2 / BS EN 50182 / IEC 61089 / ASTM B 232/B 232M / DIN 48204 / JIS C 3110.
توجه: مقادیر درجهبندی جریان ذکر شده در جدول بالا بر اساس سرعت باد 0.6 متر بر ثانیه، تابش حرارتی خورشیدی 1200 وات بر متر مربع، دمای محیط 50 درجه سانتیگراد و دمای هادی 80 درجه سانتیگراد است.
ساختار
هادیهای ACSR از چندین سیم آلومینیومی و فولادی گالوانیزه تشکیل شدهاند که در لایههای هممرکز تابیده شدهاند. سیم یا سیمهایی که هسته را تشکیل میدهند، از فولاد گالوانیزه و لایه یا لایههای خارجی، از آلومینیوم ساخته شدهاند. هسته فولادی گالوانیزه معمولاً از 1، 7 یا 19 سیم تشکیل شده است. قطر سیمهای فولادی و آلومینیومی میتواند یکسان یا متفاوت باشد.
با تغییر نسبتهای نسبی آلومینیوم و فولاد، میتوان به مشخصات مورد نیاز برای هر کاربرد خاص دست یافت. با افزایش محتوای فولاد، میتوان مقاومت کششی بالاتر (U.T.S.) و با افزایش محتوای آلومینیوم، ظرفیت حمل جریان بالاتر را به دست آورد.
خواص الکتریکی
| چگالی در دمای 20 درجه سانتیگراد | آلومینیوم: 2.703 کیلوگرم بر دسیمتر مکعب |
| فولاد گالوانیزه: 7.80 کیلوگرم بر دسیمتر مکعب | |
| ضریب دما در دمای 20 درجه سانتیگراد | آلومینیوم: 0.00403 (درجه سانتیگراد) |
| مقاومت ویژه در دمای 20 درجه سانتیگراد | آلومینیوم: نباید از 0.028264 تجاوز کند |
|
انبساط خطی
|
آلومینیوم: 23 x10 (درجه سانتیگراد) |
| فولاد گالوانیزه: 11.5 x10 (1/درجه سانتیگراد) |
شرایط سرویس
| دمای محیط | -5 درجه سانتیگراد - 50 درجه سانتیگراد |
| فشار باد | 80 – 130 کیلوگرم بر متر مربع |
| شتاب لرزهای | 0.12 - 0.05g |
| سطح ایزوکراونیک | 10 – 18 |
| رطوبت نسبی | 5 – 100% |
دادههای فنی
| تعداد سیمها | مدول الاستیسیته | ضریب انبساط خطی | |||
| AL | فولاد | کیلوگرم بر میلیمتر مربع | پوند بر اینچ مربع | 1/درجه سانتیگراد | 1/درجه فارنهایت |
| 6 | 1 | 81 | 11.5 x106 | 19.1 x10-6 | 10.6 x10-6 |
| 6 | 7 | 77 | 11.0 x106 | 19.8 x10-6 | 11.0 x10-6 |
| 12 | 7 | 107 | 15.2 x106 | 15.3 x10-6 | 8.5 x10-6 |
| 18 | 1 | 67 | 9.5 x106 | 21.2 x10-6 | 11.8 x10-6 |
| 24 | 7 | 74 | 10.5 x106 | 19.6 x10-6 | 10.9 x10-6 |
| 26 | 7 | 77 | 10.9 x106 | 18.9 x10-6 | 10.5 x10-6 |
| 28 | 7 | 79 | 11.2 x106 | 18.4 x10-6 | 10.2 x10-6 |
| 30 | 7 | 82 | 11.6 x106 | 17.8 x10-6 | 9.9 x10-6 |
| 30 | 19 | 80 | 11.4 x106 | 18.0 x10-6 | 10.0 x10-6 |
| 32 | 19 | 82 | 11.7 x106 | 17.5 x10-6 | 9.7 x10-6 |
| 54 | 7 | 70 | 9.9 x106 | 19.3 x10-6 | 10.7 x10-6 |
| 54 | 19 | 68 | 9.7 x106 | 19.4 x10-6 | 10.8 x10-6 |
پارامترهای ساخت
• IEC 60189
| کد | مساحت اسمی | تابیدن | قطر کلی | وزن | بار شکست | مقاومت الکتریکی در دمای 20 درجه سانتیگراد | درجهبندی جریان* | |||
| AL | فولاد | کل | AL | فولاد | ||||||
| میلیمتر مربع | میلیمتر مربع | میلیمتر مربع | تعدادxمیلیمتر | تعدادxمیلیمتر | میلیمتر | کیلوگرم بر کیلومتر | کیلو نیوتن | اهم بر کیلومتر | آمپر | |
| 16 | 16 | 2.67 | 18.7 | 6/1.84 | 1/1.84 | 5.52 | 64.6 | 6.08 | 1.7934 | 85 |
| 25 | 25 | 4.17 | 29.2 | 6/2.30 | 1/2.30 | 6.9 | 100.9 | 9.13 | 1.1478 | 112 |
| 40 | 40 | 6.67 | 46.7 | 6/2.91 | 1/2.91 | 8.73 | 161.5 | 14.4 | 0.7174 | 150 |
| 63 | 63 | 10.5 | 73.5 | 6/3.66 | 1/3.66 | 10.98 | 254.4 | 21.63 | 0.4555 | 198 |
| 100 | 100 | 16.7 | 117 | 6/4.61 | 1/4.61 | 13.83 | 403.8 | 34.33 | 0.2869 | 263 |
| 125 | 125 | 6.94 | 132 | 18/2.97 | 1/2.97 | 14.85 | 397.9 | 29.17 | 0.2304 | 299 |
| 125 | 125 | 20.4 | 145 | 26/2.47 | 7/1.92 | 15.64 | 503.9 | 45.69 | 0.231 | 302 |
| 160 | 160 | 8.89 | 169 | 18/3.36 | 1/3.36 | 16.8 | 509.3 | 36.18 | 0.18 | 347 |
| 160 | 160 | 26.1 | 186 | 26/2.80 | 7/2.18 | 17.74 | 644.9 | 57.69 | 0.1805 | 351 |
| 200 | 200 | 11.1 | 211 | 18/3.76 | 1/3.76 | 18.8 | 636.7 | 44.22 | 0.144 | 398 |
| 200 | 200 | 32.6 | 233 | 26/3.13 | 7/2.43 | 19.81 | 806.2 | 70.13 | 0.1444 | 402 |
| 250 | 250 | 24.6 | 275 | 22/3.80 | 7/2.11 | 21.53 | 880.6 | 68.72 | 0.1154 | 458 |
| 250 | 250 | 40.7 | 291 | 26/3.50 | 7/2.72 | 22.16 | 1007.7 | 87.67 | 0.1155 | 461 |
| 315 | 315 | 21.8 | 337 | 45/2.99 | 7/1.99 | 23.91 | 1039.6 | 79.03 | 0.0917 | 526 |
| 315 | 315 | 51.3 | 366 | 26/3.93 | 7/3.05 | 24.87 | 1269.7 | 106.83 | 0.0917 | 530 |
| 400 | 400 | 27.7 | 428 | 45/3.36 | 7/2.24 | 26.88 | 1320.1 | 98.36 | 0.0722 | 607 |
| 400 | 400 | 51.9 | 452 | 54/3.07 | 7/3.07 | 27.63 | 1510.3 | 123.04 | 0.0723 | 610 |
| 450 | 450 | 31.1 | 481 | 45/3.57 | 7/2.38 | 28.56 | 1485.2 | 107.47 | 0.0642 | 651 |
| 450 | 450 | 58.3 | 508 | 54/3.26 | 7/3.26 | 29.34 | 1699.1 | 138.42 | 0.0643 | 655 |
| 500 | 500 | 34.6 | 535 | 45/3.76 | 7/2.51 | 30.09 | 1650.2 | 119.41 | 0.0578 | 693 |
| 500 | 500 | 64.8 | 565 | 54/3.43 | 7/3.43 | 30.87 | 1887.9 | 153.8 | 0.0578 | 697 |
| 560 | 560 | 38.7 | 599 | 45/3.98 | 7/2.65 | 31.83 | 1848.2 | 133.74 | 0.0516 | 741 |
| 560* | 560 | 70.9 | 631 | 54/3.63 | 19/2.18 | 32.68 | 2103.4 | 172.59 | 0.0516 | 745 |
| 630 | 630 | 43.6 | 674 | 45/4.22 | 7/2.81 | 33.75 | 2079.2 | 150.45 | 0.0459 | 794 |
| 630* | 630 | 79.8 | 710 | 54/3.85 | 19/2.31 | 34.65 | 2366.3 | 191.77 | 0.0459 | 798 |
| 710 | 710 | 49.1 | 759 | 45/4.48 | 7/2.99 | 35.85 | 2343.2 | 169.56 | 0.0407 | 851 |
| 710* | 710 | 89.9 | 800 | 54/4.09 | 19/2.45 | 36.79 | 2666.8 | 216.12 | 0.0407 | 856 |
| 800* | 800 | 34.6 | 835 | 72/3.76 | 7/2.51 | 37.61 | 2480.2 | 167.41 | 0.0361 | 910 |
| 800* | 800 | 66.7 | 867 | 84/3.48 | 7/3.48 | 38.28 | 2732.7 | 205.33 | 0.0362 | 912 |
| 800* | 800 | 101 | 901 | 54/4.34 | 19/2.61 | 39.09 | 3004.9 | 243.52 | 0.0362 | 916 |
| 900* | 900 | 38.9 | 939 | 72/3.99 | 7/2.66 | 39.9 | 2790.2 | 188.33 | 0.0321 | 972 |
| 900* | 900 | 75 | 975 | 84/3.69 | 7/3.69 | 40.59 | 3074.2 | 226.5 | 0.0322 | 974 |
| 1000* | 1000 | 43.2 | 1043 | 72/4.21 | 7/2.80 | 42.08 | 3100.3 | 209.26 | 0.0289 | 1031 |
| 1120* | 1120 | 47.3 | 1167 | 72/4.45 | 19/1.78 | 44.5 | 3464.9 | 234.53 | 0.0258 | 1096 |
| 1120* | 1120 | 91.2 | 1211 | 84/4.12 | 19/2.47 | 45.31 | 3811.5 | 283.17 | 0.0258 | 1100 |
| 1250* | 1250 | 102 | 1352 | 84/4.35 | 19/2.61 | 47.85 | 4253.9 | 316.04 | 0.0232 | 1165 |
| 1250* | 1250 | 52.8 | 1303 | 72/4.70 | 19/1.88 | 47 | 3867.1 | 261.75 | 0.0231 | 1163 |
| 1120* | 1120 | 91.2 | 1211 | 84/4.12 | 19/2.47 | 45.31 | 3811.5 | 283.17 | 0.0258 | 1100 |
