جزئیات محصول
محل منبع: چین
نام تجاری: Zhenglan cable
گواهی: 3C; ISO 9001:2015, ISO 14001:2005, OHSAS 18001:2007
شماره مدل: هادی مسی بدون اکسیژن 0.6/1kV، عایق XLPE،
شرایط پرداخت و ارسال
مقدار حداقل تعداد سفارش: قابل مذاکره
قیمت: قابل مذاکره
جزئیات بسته بندی: درام چوبی، درام چوبی و فولادی به درخواست مشتری
زمان تحویل: 7-10 روز کاری
شرایط پرداخت: L/C، T/T، وسترن یونیون
مواد: |
CU |
برنامه: |
نیروگاه |
عایق: |
XLPE |
غلاف: |
پی وی سی |
زره: |
SWA/STA |
استاندارد: |
IEC60502، IEC، BS، UL، JIS |
مواد: |
CU |
برنامه: |
نیروگاه |
عایق: |
XLPE |
غلاف: |
پی وی سی |
زره: |
SWA/STA |
استاندارد: |
IEC60502، IEC، BS، UL، JIS |

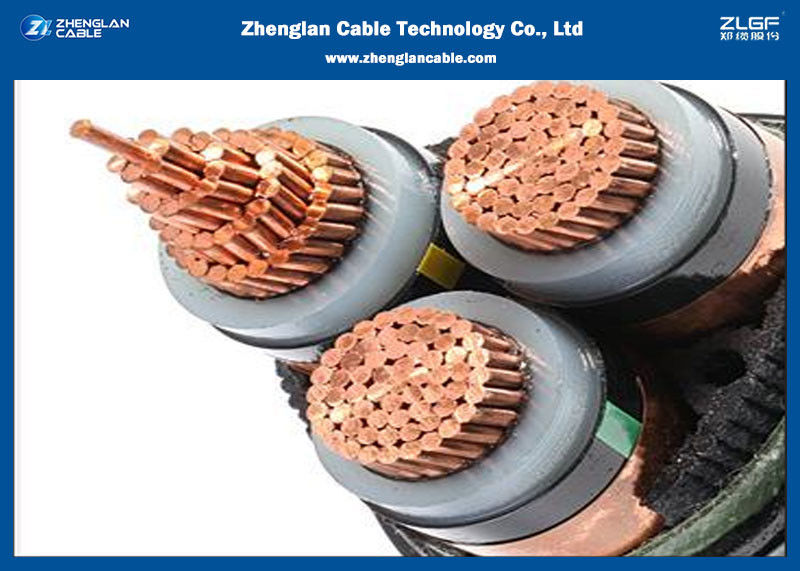

کابل برق با هادی مسی بدون اکسیژن با کیفیت بالا 0.6/1 کیلو ولت (آلومینیوم)، عایق XLPE، روکش PVC (N2XY/NA2XY)
کاربرد
نصب در اتاق، تونل، کانال کابل و لولهها، همچنین میتواند در خاک سست دفن شود، کابل نمیتواند نیروی خارجی مکانیکی را تحمل کند. کابل تک هستهای مجاز به نصب در لوله مغناطیسی نیست. برای نیروگاه، صنعت، تابلو برق و شبکه توزیع برق شهری استفاده میشود.
استانداردها
طراحی پایه مطابق با IEC 60502-1، IEC 60228
چین: GB/T 12706.2-2008
استانداردهای دیگر مانند BS7870، DIN و ICEA در صورت درخواست
ساختار کابل
| هادی | هادیها باید از کلاس 1 یا 2 مس آنیل شده ساده یا با روکش فلزی یا از آلومینیوم ساده، یا از کلاس 5 مس ساده یا با روکش فلزی مطابق با IEC 60228 باشند. |
| شکل هادی | گرد تابیده یا گرد فشرده تابیده |
| شکل ظاهری | گرد |
| عایق | جنس و ضخامت عایق XLPE باید مطابق با IEC 60502-1 باشد و برای کارکرد مداوم در دمای 90 درجه سانتیگراد درجهبندی شده است. |
| جنس روکش | PVC اکسترود شده نوع ST1/ST2 مطابق با IEC 60502-1. میتواند با روکش خارجی PVC مقاوم در برابر شعله ویژه برای مطابقت با الزامات تست شعله IEC 60332-3-22، IEC 60332-3-23 و IEC 60332-3-24 عرضه شود. مواد بدون هالوژن مطابق با IEC60754-1/2 و IEC 60684-2. |
مشخصات
کابل برق عایق XLPE دارای استحکام مکانیکی، مقاومت در برابر پیری، تنش محیطی و شیمیایی است و برای کار طولانی مدت در شرایط دمای بالا در دسترس است.
مشخصات الکتریکی/شرایط کاری
| ولتاژ نامی Uo/U (Um) | 600/1000V، BS5467 |
| دمای نصب | حداقل: 0 درجه سانتیگراد، حداکثر: 60 درجه سانتیگراد |
| نوع نصب | دفن مستقیم در فضای باز |
| دمای کاری | حداکثر: 90 درجه سانتیگراد. |
| حداکثر دمای هادی در اتصال کوتاه: | 250 درجه سانتیگراد. |
| حداقل شعاع خمش | 15 برابر قطر خارجی کابل برای کابلهای چند هستهای بدون زره |
جزئیات بسته بندی
1. درام استاندارد قابل دریانوردی (درام چوبی، درام چوبی فلزی، درام فلزی) موجود است؛
2. اندازه درام قابل سفارشیسازی است یا مطابق با حداکثر اندازه بار کانتینر است؛
3. قطر کلی درام میتواند از 1 متر تا 2.5 متر باشد؛
4. طبق درخواست مشتری با طول مشخص در رولهای پیچیده شده در نوار پلاستیکی یا نوار پلاستیکی نایلونی بستهبندی میشود.
| سطح مقطع نامی | قطر هادی (تقریبی) | ضخامت عایق نامی | ضخامت روکش نامی | قطر کلی (تقریبی) |
| میلیمتر مربع | میلیمتر | میلیمتر | میلیمتر | میلیمتر |
| 3x1.5 | 1.4 | 0.7 | 1.8 | 9.6 |
| 3x2.5 | 1.8 | 0.7 | 1.8 | 10.5 |
| 3x4 | 2.3 | 0.7 | 1.8 | 11.6 |
| 3x6 | 2.8 | 0.7 | 1.8 | 12.6 |
| 3x10 | 3.6 | 0.7 | 1.8 | 14.4 |
| 3x16 | 4.5 | 0.7 | 1.8 | 16.3 |
| 3x25 | 5.6 | 0.9 | 1.8 | 19.5 |
| 3x35 | 6.7 | 0.9 | 1.8 | 21.9 |
| 3x50 | 8 | 1 | 1.8 | 25.1 |
| 3x70 | 9.4 | 1.1 | 1.9 | 28.7 |
| 3x95 | 11 | 1.1 | 2 | 32.4 |
| 3x120 | 12.4 | 1.2 | 2.1 | 36.1 |
| 3x150 | 13.8 | 1.4 | 2.3 | 40.3 |
| 3x185 | 15.3 | 1.6 | 2.4 | 44.6 |
| 3x240 | 17.5 | 1.7 | 2.6 | 50.2 |
| 3x300 | 19.5 | 1.8 | 2.7 | 55.2 |
| 3x400 | 22.6 | 2 | 3 | 63.3 |
