جزئیات محصول
محل منبع: هنان، چین
نام تجاری: Zhenglan Cable
گواهی: 3C; ISO 9001:2015, ISO 14001:2005, OHSAS 18001:2007
Model Number: 18/30KV Single Core Power Cable (Armoured)
شرایط پرداخت و ارسال
مقدار حداقل تعداد سفارش: 300 متر
قیمت: 1-100USD/m
جزئیات بسته بندی: درام چوبی، درام چوبی و فولادی به درخواست مشتری
Delivery Time: 12 days or as customer's request
شرایط پرداخت: L/C، T/T،
Supply Ability: 60000meters/day
Material: |
CU&AL |
رنگ غلاف بیرون: |
مشکی یا سفارشی |
Core: |
1core or 3core |
علامت کابل: |
چاپ جوهر یا محتوای برجسته شده سفارشی |
طول قرقره کابل: |
سفارشی شده |
شخصیت پردازی کرد: |
sta/swa زرهی |
Material: |
CU&AL |
رنگ غلاف بیرون: |
مشکی یا سفارشی |
Core: |
1core or 3core |
علامت کابل: |
چاپ جوهر یا محتوای برجسته شده سفارشی |
طول قرقره کابل: |
سفارشی شده |
شخصیت پردازی کرد: |
sta/swa زرهی |

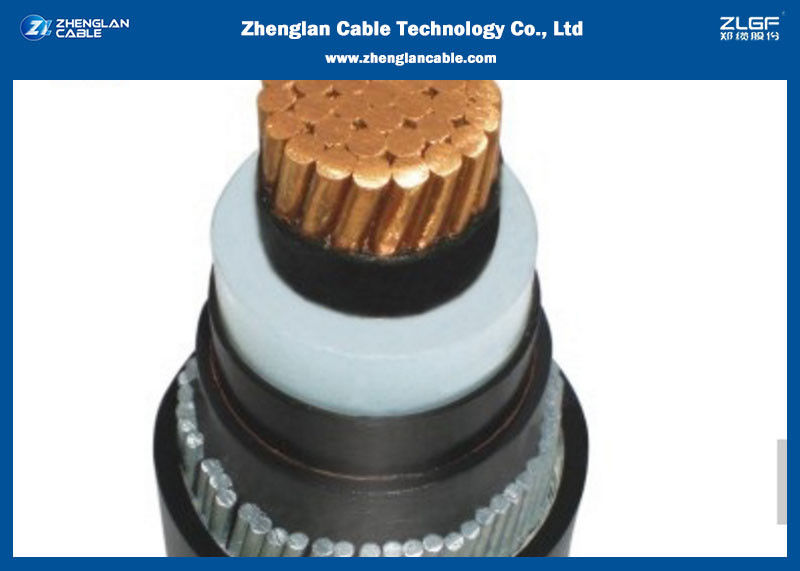

18/30KV MV Single Core Armored Power Cable، کابل عایق بندی شده مطابق IEC 60502/60228
ساخت کابل
راننده ها
از هادی های آلومینیوم یا مس استفاده می شود. هادی های تا 630 میلی متر مربع باید دایره ای، فشرده و رشته ای باشند و باید طبق کلاس 2 IEC 60228 باشند.630mm2 هادی خواهد شد نوع دایره ای رشته ای که در آن یک لایه از نوار نیمه هادی اعمال خواهد شد.
صفحه نمایش راننده
این یک لایه استخر شده از ترکیبات نیمه رسانا است که در فرآیند اکستروژن سه گانه همزمان بر روی هادی همراه با عایق و صفحه عایق اعمال می شود.اکستروژن سه گانه یک عملیات دقیق است که احتمال آلودگی بین لایه ها را از بین می برد که می تواند باعث ایجاد ناهنجاری در میدان الکتریکی شود.با انتخاب دقیق مواد و توجه ویژه به پارامترهای فرآیند،ما لایه های صفحه ی عایق را با درجه ی مورد نیاز از نیروی جدا کردن تولید می کنیم، همانطور که توسط استاندارد ملی یا بین المللی مورد استفاده تعیین شده است..
عایق بندی
این یک لایه اکسترود شده از XLPE خواهد بود که بر روی صفحه هدایت کننده تحت فرآیند اکستروژن سه گانه همراه با صفحه هدایت کننده و صفحه عایق استفاده می شود.
پرده عایق
این یک لایه از ترکیبات نیمه رسانا است که با فرآیند اکستروژن سه گانه بر روی عایق استفاده می شود.
صفحه فلزی
این شامل یک لایه از نوار مس است که به صورت چرخشی با پوشش بر روی صفحه ی عایق بندی اعمال می شود.
قرار دادن
در مورد کابل های سه هسته، سه هسته با پرکننده های غیر هیگروسکوپی مانند پرکننده های پلی پروپیلن ((PP) در فواصل قرار می گیرند و یک نوار باند با یک همپوشانی اعمال می شود.این نوار های بسته بندی می توانند از PVC یا پلی اتیلن فوم شده باشند.
پوشش داخلی برای کابل های زرهی
لایه ی اکسترود شده از PVC یا PE بر روی هسته های قرار داده شده برای کابل های زرهی اعمال می شود. PVC معمولاً از درجه ST2 و PE از درجه ST7 مطابق با IEC 60502 بخش 2 است.
زره بندی
در مورد کابل های زره دار، زره به صورت چرخش بر روی پوشش داخلی اعمال می شود. برای کابل های تک هسته ای، از سیم های آلومینیومی و برای کابل های چند هسته ای است.زره می تواند یکی از گزینه های زیر باشد::
a) سیم فولادی گالوانیزه
ب) نوار فولادی گالوانیزه
از پشت شات
یک لایه اکسترود شده در مورد کابل های زرهی و در مورد کابل های غیر زرهی بر روی هسته های قرار داده شده اعمال می شود.
کابل های ولتاژ متوسط به طور معمول با PVC قرمز بر روی پوشش های مطابق با BS 6622 یا IEC 60502 عرضه می شوند.رنگ های دیگر ممکن است برای متناسب با طیف وسیعی از ملاحظات نصب مانند اثر اشعه UV و ترکیبات مختلف خاک ارائه شود.فرمول های ضد موریانه نیز می توانند علاوه بر پوشش های پوشش گرافیتی که در آن آزمایش در محل مورد نیاز است، عرضه شوند.
عملکرد آتش بر روی پوشش کابل
کابل ها همچنین می توانند با PVC خاص ضد شعله بر روی پوشش برای مطابقت با استاندارد IEC 60332 تامین شوند.ما همچنین می توانیم کابل ها را با پوشش های بدون هالوجن کم دود (LSZH) مطابق با استانداردهای BS 7211 و BS 6724 یا سایر استانداردهای بین المللی معادل عرضه کنیم.
18/30KV MV Single Core Armored Power Cable، کابل عایق بندی شده مطابق IEC 60502/60228
| بخش متقاطع اسمی (mm2) | ضخامت اسمی عایق (ملی متر) | اندازه زره | قطر و وزن تقریبی | رتبه بندی فعلی توصیه شده (A) | |||||||||||||
| نوار فولادی | سیم فولادی نازک | YJV | YJY | YJV22 | YJV23 | YJV32 | YJV33 | ||||||||||
| لایه × ضخامت | قطر (ملی متر) | قطر کلی (ملی متر) | وزن (کیلوگرم/ کیلومتر) | قطر کلی (ملی متر) | وزن (کیلوگرم/ کیلومتر) | قطر کلی (ملی متر) | وزن (کیلوگرم/ کیلومتر) | قطر کلی (ملی متر) | وزن (کیلوگرم/ کیلومتر) | قطر کلی (ملی متر) | وزن (کیلوگرم/ کیلومتر) | قطر کلی (ملی متر) | وزن (کیلوگرم/ کیلومتر) | در زمین | در هوا | ||
| 50 | 8 | دو بر صفر5 | 2.5 | 68.3 | 4466 | 68.3 | 4167 | 74.1 | 6241 | 74.1 | 5906 | 78.8 | 9319 | 78.8 | 8940 | 219 | 216 |
| 70 | 8 | دو بر صفر5 | 2.5 | 72.2 | 5305 | 72.2 | 4979 | 78 | 7179 | 78 | 6815 | 82.7 | 10442 | 82.7 | 10032 | 269 | 269 |
| 95 | 8 | دو بر صفر5 | 2.5 | 75.9 | 6272 | 75.9 | 5918 | 82.1 | 8313 | 82.1 | 7907 | 86.6 | 11668 | 86.6 | 11227 | 321 | 325 |
| 120 | 8 | دو بر صفر8 | 3.15 | 79.2 | 7212 | 79.2 | 6831 | 86.8 | 10222 | 86.8 | 9780 | 90.1 | 12867 | 90.1 | 12395 | 364 | 374 |
| 150 | 8 | دو بر صفر8 | 3.15 | 82.9 | 8326 | 82.9 | 7915 | 90.5 | 11471 | 90.5 | 10997 | 93.8 | 14266 | 93.8 | 13761 | 409 | 425 |
| 185 | 8 | دو بر صفر8 | 3.15 | 86.6 | 9582 | 86.6 | 9140 | 94.6 | 12949 | 94.6 | 12427 | 97.9 | 15829 | 97.9 | 15275 | 461 | 485 |
| 240 | 8 | دو بر صفر8 | 3.15 | 92.3 | 11565 | 92.3 | 11068 | 100.3 | 15146 | 100.3 | 14577 | 103.6 | 18246 | 103.6 | 17644 | 534 | 569 |
| 300 | 8 | دو بر صفر8 | 3.15 | 97 | 13611 | 97 | 13067 | 105.3 | 17438 | 105.3 | 16811 | 108.6 | 20663 | 108.6 | 20001 | 601 | 651 |
| 400 | 8 | دو بر صفر8 | 3.15 | 104.5 | 17014 | 104.5 | 16391 | 112.9 | 21155 | 112.9 | 20450 | 116.2 | 24616 | 116.2 | 23876 | 683 | 753 |
